分享:激光選區熔化GH3536合金的顯微組織及力學性能
近30多年,金屬增材制造技術在各行業中發展快速且應用廣泛,具有自由成型性、節約材料和可成型難加工金屬材料等優點[1]。激光選區熔化(SLM)技術是增材制造工藝之一[2],其基本原理是用高能量密度的激光束熔化金屬粉末,再將金屬粉末層層堆疊得到實體零件。與傳統的增材制造方法相比,SLM技術在節約材料、工藝控制和成型零件性能等方面具有很大的優勢。目前,SLM技術在生產上主要面臨的挑戰包括:由工藝引起的缺陷、微觀偏析,由微觀結構差異導致成型合金在不同方向上的組織和性能存在明顯差異。但是,不同方向上性能的差異對零件的應用具有重要意義?,F(xiàn)已有增材制造的零件用于相關產品上,SLM技術可以縮短產品的生產周期,將產品的交貨時間提前。GH3536合金是化學成分主要為鎳、鉻、鐵的固溶強化型高溫合金[3],適合高溫服役結構零部件的制造。
筆者通過熱等靜壓處理來減少GH3536合金SLM成型過程中產生的缺陷,并對SLM態GH3536合金試樣進行固溶處理、熱等靜壓+固溶處理,然后分析不同狀態下試樣的組織、維氏硬度和力學性能。
1. 試驗材料
試驗所用材料為GH3536合金粉末,實測粉末的粒度分別為D10=18.33 μm、D50=31.48 μm、D90=52.44 μm,SLM設備型號為EP-M300,激光功率為285 W,掃描速率為1 050 mm/s,激光束光斑直徑為100 μm,鋪粉層厚度為40 μm,掃描間距為110 μm,層間旋轉角度為67°。打印完成后試樣的宏觀形貌如圖1所示,分析方向如圖2所示,其中陰影面代表垂直于打印方向的水平方向,藍色面代表沉積方向。粉末和SLM試樣的化學成分如表1所示。由表1可知:打印過程并不會改變試樣的化學成分。
項目 | 質量分?jǐn)?shù) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
C | Si | Mn | Cr | Ni | Mo | W | Co | Fe | Al | |
粉末試樣實測值 | 0.062 | 0.02 | 0.01 | 21.98 | 余量 | 8.88 | 0.59 | 1.88 | 19.00 | 0.05 |
SLM試樣實測值 | 0.060 | 0.04 | 0.01 | 22.30 | 余量 | 8.20 | 0.95 | 1.91 | 19.17 | 0.05 |
技術要求 | 0.05~0.15 | ≤1.00 | ≤1.00 | 20.5~23.0 | 余量 | 8.00~10.00 | 0.20~1.00 | 0.50~2.50 | 17.00~20.00 | ≤0.50 |
將拋光態金相試樣作為平面孔隙率試樣,將其置于光學顯微鏡下觀察,然后利用Image-Pro軟件對照片進行處理,對水平方向和沉積方向的平面孔隙率進行統計計算,選取孔隙區域的照片,算出孔隙區域占整體面積的比例。
2. 試驗方法
2.1 微觀分析
將試樣的水平方向和沉積方向打磨、拋光至鏡面,再將其洗凈吹干,采用鹽酸和硝酸體積比為3∶1的溶液腐蝕試樣,將腐蝕好的試樣置于光學顯微鏡下觀察。
將水平方向和沉積方向的試樣置于掃描電鏡(SEM)下觀察,再用能譜儀對該試樣進行能譜分析。
2.2 力學性能試驗
對SLM態和熱等靜壓+固溶處理后水平方向和沉積方向試樣進行室溫拉伸試驗、沖擊試驗、布氏硬度測試、持久性能試驗。
為了解SLM態、固溶后、熱等靜壓+固溶后試樣的維氏硬度,采用維氏硬度計對水平方向和沉積方向試樣進行顯微維氏硬度測試,載荷為0.245 N,保壓時間均為15 s。
3. 試驗結果與討論
3.1 平面孔隙率
測量SLM態、固溶后、熱等靜壓+固溶后試樣的水平方向和沉積方向的平面孔隙率。不同試樣的平面孔隙微觀形貌如圖3所示,平面孔隙率測量結果如表2所示。由圖3可知,孔隙的大小及分布不完全均勻。由表2可知,SLM態、固溶后和熱等靜壓+固溶后試樣在水平方向的平面孔隙率分別為0.86%,0.99%,0.03%,SLM態、固溶后和熱等靜壓+固溶后試樣在沉積方向的平面孔隙率分別為1.34%,1.40%,0.05%。經過固溶后試樣的平面孔隙率在兩個方向上并沒有太大變化,而經過熱等靜壓+固溶后試樣的平面孔隙率在兩個方向上均大大減小。
項目 | 水平方向 | 沉積方向 | ||||
---|---|---|---|---|---|---|
SLM態 | 固溶后 | 熱等靜壓+固溶后 | SLM態 | 固溶后 | 熱等靜壓+固溶后 | |
平面孔隙率 | 0.86 | 0.99 | 0.03 | 1.34 | 1.40 | 0.05 |
3.2 顯微組織
圖4為SLM態試樣在水平方向和沉積方向的顯微組織形貌。由圖4可知:水平方向組織由條形微熔池組成,每層條形微熔池方向一致,與相鄰層條形微熔池的相交角度明顯,與工藝旋轉角度一致,各微熔池最大寬度約為80 μm;沉積方向組織為扇狀的微熔池,單個扇狀組織的最大高度約為80~110 μm,扇狀組織的寬度約為140~180 μm。掃描間距為110 μm,層厚為40 μm,可知掃描搭接率約為1/4~1/3,微熔池深度可以貫穿2~3層。不管在水平方向的條狀微熔池內還是沉積方向的扇狀微熔池內,微熔池凝固界限清晰,微熔池尺寸完全覆蓋了熔化工藝參數,所以相鄰層、道之間的金屬結合較好,未熔合缺陷較少,只以少量微裂紋為主。
固溶后和熱等靜壓+固溶后試樣的顯微組織形貌分別如圖5,6所示。固溶后和熱等靜壓+固溶后合金中微熔池形貌消失,組織再結晶等軸化,晶粒形態及分布均存在晶粒較大區與晶粒細小區。熱等靜壓+固溶后試樣的組織缺陷明顯少于只經過固溶處理的試樣。說明熱等靜壓處理對于消除打印微觀缺陷有顯著效果。
3.3 SEM形貌
圖7為SLM態試樣水平方向和沉積方向的SEM形貌。由圖7可知:試樣的顯微組織主要由胞狀結構和柱狀結構組成[4]。

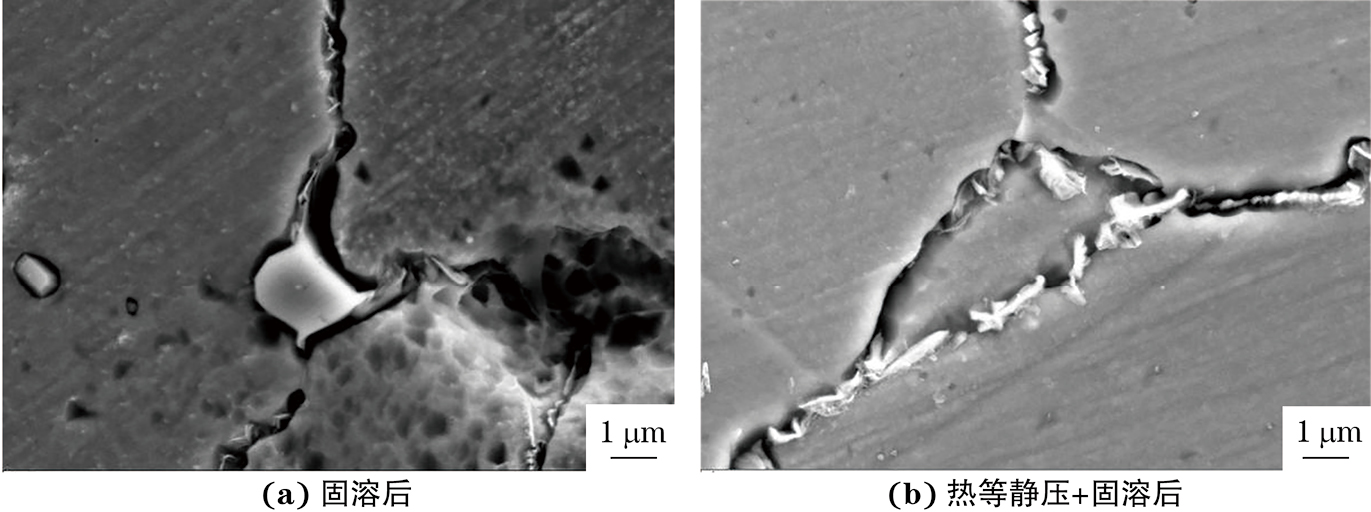

固溶后和熱等靜壓+固溶后試樣的沉積方向析出相的SEM形貌及能譜分析結果如圖8,9所示。由圖8可知:經過固溶處理合金的析出相主要沿晶界連續分布,少量存在于晶內;而熱等靜壓+固溶后合金內的析出相為沿晶界析出尺寸較小的相。在熱等靜壓處理后,合金的成分逐漸均勻化,由于冷卻時降溫速率較慢,在晶界,合金元素Cr、Mo等有充足的時間偏聚形成富鉻的M23C6和M6C碳化物[5]。再固溶后,大部分在熱等靜壓過程中析出的碳化物回溶進基體,因此熱等靜壓+固溶后合金的碳化物主要分布在晶界位置,并且其尺寸較小[6]。
3.4 力學性能
3.4.1 顯微維氏硬度
不同處理后試樣的維氏硬度測試方向如圖10所示。沿x和y方向,在載荷為0.245 N條件下,每間隔40 μm對SLM態、固溶后、熱等靜壓+固溶后試樣的水平方向和沉積方向的微小熔池內和熔池間,以及晶粒內和晶粒間的維氏硬度進行測試。
不同處理后試樣的顯微維氏硬度測試結果如圖11所示。由圖11可知:SLM態試樣水平方向和沉積方向的x,y方向的測試結果為243~259 HV0.025;固溶后試樣水平方向和沉積方向的x方向和y方向的測試結果為191~204 HV0.025。熱等靜壓+固溶后水平方向和沉積方向試樣x,y方向的測試結果均為190~206 HV0.025。微熔池間以及晶粒間的硬度分布比較均勻,這說明組織的各向異性對硬度的影響不明顯,此外SLM態試樣的硬度明顯大于固溶后、熱等靜壓+固溶后試樣的硬度,這與材料固溶后樹枝晶消除、晶粒再結晶、位錯密度減小有關。
3.4.2 室溫力學性能
SLM態、熱等靜壓+固溶后試樣的室溫力學性能如表3所示。由表3可知:SLM態試樣水平方向和沉積方向表現出各向異性,水平方向的屈服強度和抗拉強度均高于沉積方向,水平方向的斷后伸長率和斷面收縮率均低于沉積方向,這與兩個方向上的晶粒尺寸和晶體結構差異有關,試樣縱向和橫向拉伸性能存在差異的主要原因是橫向和縱向顯微組織不同;熱等靜壓+固溶后試樣的抗拉強度和屈服強度明顯降低,這與SLM態試樣內部細小的胞狀結構和柱狀結構有關,其斷后伸長率、斷面收縮率和沖擊吸收能量顯著增大,這與經過熱等靜壓后缺陷修復消失有關。表3中標準指的是GJB 3165A—2008《航空承力件用高溫合金熱軋和鍛制棒材規范》。
項目 | 方向 | 力學性能 | |||||
---|---|---|---|---|---|---|---|
屈服強度/MPa | 抗拉強度/MPa | 斷后伸長率/% | 斷面收縮率/% | 沖擊吸收能量/J | 布氏硬度/HBW | ||
SLM態試樣實測值 | 水平方向 | 623 | 789 | 24.5 | 31 | 28,28,29 | 241 |
SLM態試樣實測值 | 沉積方向 | 581 | 754 | 33.5 | 56 | 40,38,38 | 231 |
熱等靜壓+固溶后試樣實測值 | 水平方向 | 334 | 730 | 52.0 | 60 | 143,130,140 | 167 |
熱等靜壓+固溶后試樣實測值 | 沉積方向 | 328 | 717 | 54.0 | 62 | 144,146,139 | 158 |
標準值 | — | ≥275 | ≥690 | ≥30 | — | — | ≤241 |
3.4.3 高溫持久性能
熱等靜壓+固溶后試樣沉積方向和水平方向的高溫持久性能試驗結果如表4所示,經過熱等靜壓+固溶后,試樣的斷裂時間可以滿足技術要求。
項目 | 試驗溫度/℃ | 應力/MPa | 斷裂時間/h | 斷后伸長率/% |
---|---|---|---|---|
沉積方向?qū)崪y值 | 650 | 230 | 1 227 | 42 |
水平方向?qū)崪y值 | 650 | 230 | 1 447 | 38 |
技術要求 | 650 | 230 | ≥1 000 | — |
4. 結論
(1) SLM態試樣水平方向和沉積方向的平面孔隙率分別為0.86%和1.34%,熱等靜壓+固溶后試樣水平方向和沉積方向的平面孔隙率分別為0.03%和0.05%,熱等靜壓處理可以顯著降低材料的孔隙率。
(2) SLM態試樣水平方向和沉積方向的顯微組織具有明顯的各向異性。水平方向組織由相互交叉的微熔池組成,微熔池主要由柱狀結構和胞狀結構組成,熔池最大寬度約為80 μm。沉積方向組織主要由扇狀微熔池組成,單個扇狀組織的最大高度約為80~110 μm,扇狀組織的寬度約為140~180 μm。經過固溶后和熱等靜壓+固溶后組織中的微熔池消失,晶粒趨于等軸化。
(3) 維氏硬度測試結果表明,SLM態試樣的硬度遠大于固溶后和熱等靜壓+固溶后試樣的硬度,這可能與內部細小的胞狀結構和柱狀結構有關。雖然SLM態試樣水平方向和沉積方向組織呈現各向異性,但在顯微維氏硬度上并未顯示出明顯的各向異性。
(4) SLM態試樣水平方向、沉積方向的拉伸性能表現出各向異性,沖擊吸收能量顯著增大,這與經過熱等靜壓處理后小裂紋修復消失有關。高溫持久試驗結果表明,熱等靜壓+固溶后試樣的斷裂時間滿足技術要求。
